Deye · Системы хранения энергии · AI-W5.1-B

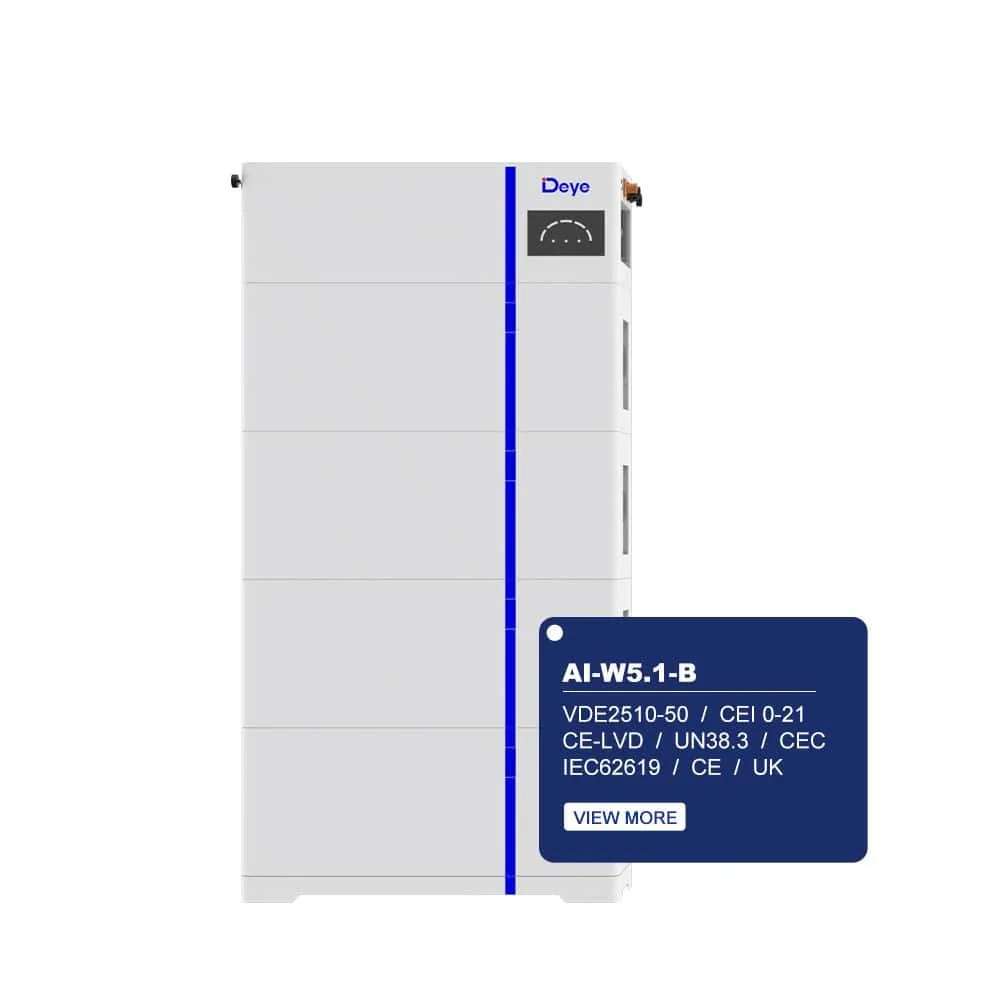

Deye AI-W5.1-B — система хранения 5,1 кВт·ч

энергия: 5,12 кВт·ч
полезная: 4,61 кВт·ч
система: 48 В
циклов: 6000

154 000 ₽

Под заказ

Вопрос в Telegram

Модуль Deye AI-W на 5,12 кВт·ч и 51,2 В: модули ставятся стопкой без проводки, до шести в стопке, корпус IP65 — подходит и для улицы. Ток до 100 А, глубина разряда 90 %, гарантия 10 лет.

Гарантия 10 лет — условия
Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
22 совместимые модели по документам производителей

Стопка без кабелей между модулями
Корпус IP65
До 184 кВт·ч в одной системе
Не меньше 6000 циклов при разряде на 90 %

Описание AI-W5.1-B

Deye AI-W5.1-B — литий-железо-фосфатный (LiFePO4) аккумулятор на 5,12 кВт·ч и 51,2 В (100 А·ч). Это низковольтная батарея системы 48 В — её ставят к однофазным и трёхфазным гибридным и автономным инверторам на 48 В. Один модуль — резерв для котла, насоса, холодильника и света; ёмкость наращивают параллельным подключением одинаковых модулей. Химия LiFePO4 не содержит кобальта, устойчива к перегреву и выдерживает тысячи циклов — поэтому её используют в домашних накопителях.

Ток и мощность

Модуль отдаёт до 100 А; умножив ток на 51,2 В, получаем примерно 5,1 кВт с одного модуля. Пиковый ток — 150 А (10 с): короткий бросок при включении двигателя BMS не отключает. Без солнца и сети один модуль может питать инвертор мощностью примерно до 4,8 кВт; для инвертора мощнее модули ставят параллельно — токи складываются. Например, чтобы не упираться в ток батареи: для Deye SUN-10K-SG04LP3-EU на 10 кВт — 3 модуля; для Deye SUN-20K-SG05LP3-EU-SM2 на 20 кВт — 5 модулей.

Ёмкость и наращивание

Глубина разряда — 90 %: из 5,12 кВт·ч в работу идёт около 4,61 кВт·ч, остаток бережёт ячейки от глубокого разряда. Наращивание — до 6 модулей в стопке (30,7 кВт·ч), до 6 стопок параллельно — 36 модулей, 184 кВт·ч. Два модуля дают 10,24 кВт·ч, четыре — 20,48 кВт·ч. Соединяют только одинаковые модели: разные по ёмкости и сроку службы модули заряжаются неравномерно.

Возможности

До 30,72 кВт·ч в одной стойке. Модули по 5,12 кВт·ч ставятся друг на друга — до шести в системе, 30,72 кВт·ч; начать можно с одного.
IP65 — можно на улицу. Корпус IP65 и рабочий диапазон от −20 до +55 °C: батарею ставят в помещении или снаружи, под навесом.

С какими инверторами работает

По официальным спискам производителей модуль работает с 22 инверторами каталога (Deye; серии SG01LP1, SG03LP1, SG04LP1, SG04LP3, SG05LP1, SG05LP3). Связь с инвертором — по CAN2.0, RS485: инвертор читает состояние батареи от BMS и заряжает её по её командам. Каждая пара с источником — в блоке «Совместимость».

Установка

Корпус IP65 (собранная стопка) защищён от пыли и брызг — модуль можно ставить в гараже, котельной или под навесом. Рабочая температура — заряд 0…55 °C (−20…55 °C с подогревом), разряд −20…55 °C. Литиевые ячейки нельзя заряжать на морозе: при холоде модуль включает встроенный подогрев. Монтаж — на пол, стопкой, без кабелей между модулями. Габариты — 720×254×300 мм, масса — 53 кг.

Ресурс и гарантия

Ресурс — не менее 6000 циклов (25 °C, 0,5C, 90 % DoD, 70 % EOL), по отданной энергии — 16 МВт·ч. Цикл — это полный заряд и разряд; в резервной системе, где батарея большую часть времени заряжена, циклы расходуются медленно. Гарантия производителя — 10 лет.

Цифры — из характеристик модели, функции — по документам производителя: страница модели AI-W5.1-B на deye.com.

Совместимые инверторы

22 модели · по спискам производителей

Deye SUN-8K-SG01LP1-EU 8 кВт, 1 ф. 259 900 ₽ Deye SUN-3.6K-SG03LP1-EU 3,6 кВт, 1 ф. 125 000 ₽ Deye SUN-14K-SG01LP1-EU-AM3-P 14 кВт, 1 ф. 333 500 ₽ Deye SUN-16K-SG01LP1-EU-AM3-P 16 кВт, 1 ф. 388 600 ₽ Deye SUN-3.6K-SG04LP1-EU-SM2 3,6 кВт, 1 ф. 144 300 ₽ Deye SUN-3.6K-SG05LP1-EU-AM2-P 3,6 кВт, 1 ф. 135 700 ₽ Deye SUN-3K-SG04LP1-EU 3 кВт, 1 ф. 143 700 ₽ Deye SUN-5K-SG04LP1-EU-SM2 5 кВт, 1 ф. 140 200 ₽ Deye SUN-5K-SG05LP1-EU-AM2-P 5 кВт, 1 ф. 146 800 ₽ Deye SUN-6K-SG04LP1-EU-SM2 6 кВт, 1 ф. 145 200 ₽ Deye SUN-6K-SG05LP1-EU-AM2-P 6 кВт, 1 ф. 152 600 ₽ Deye SUN-8K-SG05LP1-EU-AM2-P 8 кВт, 1 ф. 226 900 ₽ Deye SUN-8K-SG05LP1-EU-SM2-P 8 кВт, 1 ф. 230 600 ₽ Deye SUN-12K-SG04LP3-EU 12 кВт, 3 ф. 319 000 ₽ Deye SUN-15K-SG05LP3-EU-SM2 15 кВт, 3 ф. 358 300 ₽ Deye SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 ф. 461 200 ₽ Deye SUN-10K-SG04LP3-EU 10 кВт, 3 ф. 281 000 ₽ Deye SUN-14K-SG05LP3-EU-SM2 14 кВт, 3 ф. 310 100 ₽ Deye SUN-16K-SG05LP3-EU-SM2 16 кВт, 3 ф. 371 600 ₽ Deye SUN-18K-SG05LP3-EU-SM2 18 кВт, 3 ф. 389 500 ₽ Deye SUN-6K-SG04LP3-EU 6 кВт, 3 ф. 221 300 ₽ Deye SUN-8K-SG04LP3-EU 8 кВт, 3 ф. 266 000 ₽

Серия Deye AI-W

Модули LiFePO4 на 5,12 кВт·ч и 51,2 В, которые ставятся стопкой без кабелей между модулями: до шести в стопке (30,7 кВт·ч) и до шести стопок параллельно — 184 кВт·ч. Собранная стопка защищена по IP65. По брошюре Deye — не меньше 6000 циклов при разряде на 90 %, гарантия 10 лет.

Аналоги других брендов

Характеристика	Deye AI-W5.1-B	Dyness B51100	Growatt Hope 5.5L-A1
Энергия	5,12 кВт·ч	5,12 кВт·ч	5,5 кВт·ч
Полезная	4,61 кВт·ч	4,61 кВт·ч	5,12 кВт·ч
Ток разряда	100 А	75 А	100 А
Циклов	6000	6000	6000
Цена	154 000 ₽	Цена по запросу	198 000 ₽

Сравниваются одни и те же характеристики из документов производителей: то же напряжение, близкая ёмкость.

Характеристики AI-W5.1-B

Обозначение у производителя — AI-W5.1-B. В прайсах и объявлениях пишут также: AI W5.1 B.

Характеристика	Значение
Аккумулятор
Номинальная энергия что это значит Ёмкость батареи по паспорту в кВт·ч. Использовать можно меньше: смотрите полезную ёмкость.	5,12 кВт·ч
Тип батареи	LiFePO4
Ёмкость в А·ч что это значит Заряд батареи в ампер-часах. Умножив на напряжение, получают энергию: 100 А·ч при 51,2 В дают около 5,1 кВт·ч.	100 А·ч
Номинальное напряжение	51,2 В
Рабочее напряжение	44,8–57,6 В
Полезная энергия что это значит Сколько энергии реально можно взять из батареи с учётом допустимой глубины разряда. Время работы без сети считают по ней, а не по номинальной.	4,6 кВт·ч (глубина разряда 90 %)
Глубина разряда что это значит Какую часть ёмкости можно использовать без ущерба для ресурса. При 90 % из батареи на 10 кВт·ч берут до 9 кВт·ч, остальное остаётся в запасе.	90 %
Номинальная мощность	2,5 кВт
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	100 А (рекомендуемый 50 А)
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	100 А (рекомендуемый 50 А)
Пиковый ток разряда что это значит Ток, который батарея отдаёт или принимает только короткое время, указанное в скобках. Длительно держать такой ток нельзя.	150 А (10 с)
Встроенный автомат	125 А, 2P, 60 В DC
Циклов что это значит Сколько полных циклов заряда и разряда батарея выдерживает, пока её ёмкость не упадёт до заданного уровня. Условия указаны в скобках: числа разных производителей сравнивают только при одинаковых условиях.	≥6000 (25 °C, 0,5C, 90 % DoD, 70 % EOL)
Ресурс по энергии что это значит Сколько энергии батарея отдаст за всё время работы, пока её ёмкость не упадёт до заданного уровня.	16 МВт·ч
Общие
Наращивание что это значит Сколько модулей можно объединить параллельно, чтобы увеличить ёмкость. Предел по току при этом задаёт и инвертор.	до 6 модулей в стопке (30,7 кВт·ч), до 6 стопок параллельно — 36 модулей, 184 кВт·ч
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	CAN2.0, RS485
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP65 (собранная стопка)
Рабочая температура что это значит Температуры, при которых оборудование работает по паспорту. У литиевых аккумуляторов границы заряда и разряда разные: заряд на холоде обычно ограничен, поэтому батарею ставят в отапливаемое место.	заряд 0…55 °C (−20…55 °C с подогревом), разряд −20…55 °C
Монтаж	на пол, стопкой, без кабелей между модулями
Габариты	720×254×300 мм
Масса	53 кг
Гарантия что это значит Срок, на который производитель принимает ответственность за дефекты. Условия, в том числе с какой даты идёт срок, указаны в гарантийных документах.	10 лет

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы AI-W5.1-B

Брошюра Deye AI-W5.1-B (англ.)PDF, 2,8 МБ · с сайта производителя
Инструкция по эксплуатации Deye AI-W5.1-B (англ.)PDF, 53,3 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько это в часах

4,61 кВт·ч полезной энергии с учётом потерь в инверторе: минимум (0,3 кВт) — около 14 ч, обычный вечер (0,8 кВт) — около 5 ч, с кухней и водой (1,6 кВт) — около 3 ч. Один модуль отдаёт до 100 А — это около 4,8 кВт со стороны инвертора. Модули одной модели складываются — два модуля дают вдвое больше часов и тока.

Ресурс

6000 циклов — по условиям производителя, указанным в таблице. Один цикл в сутки даёт около 16 лет; в резервной системе, где батарея большую часть времени стоит заряженной, циклов уходит заметно меньше.

Когда лучше выбрать другое

Инвертор с высоковольтным батарейным входом — он рассчитан на стойку в сотни вольт, и модуль на 48 В к нему не подключается.
Ставить батарею предстоит в неотапливаемом помещении. LiFePO4 нельзя заряжать при отрицательной температуре — зимой без подогрева система перестанет заряжаться.

Вопросы по модели

На сколько часов хватит одного модуля?

В работу идёт 4,61 кВт·ч. Оценка по нагрузке: минимум — около 14 ч, обычный вечер — около 5 ч, с кухней и водой — около 3 ч. Это прикидка по типовому дому с потерями в инверторе; точнее считает калькулятор по вашему потреблению.
