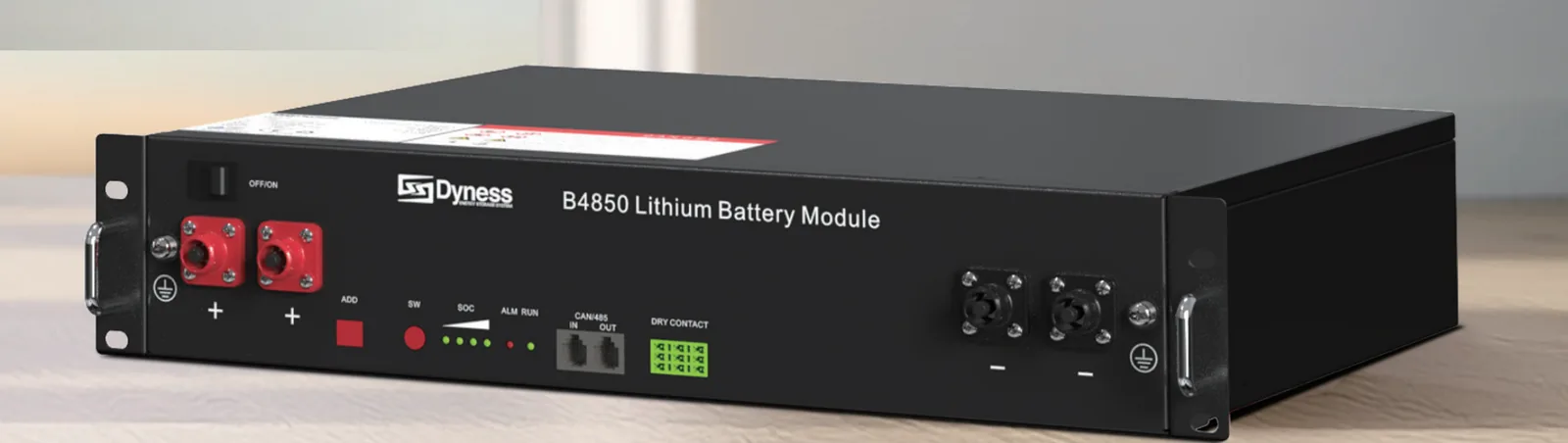

Dyness B4850 — аккумулятор 2,4 кВт·ч

энергия: 2,4 кВт·ч
полезная: 2,16 кВт·ч
система: 48 В
циклов: 6000

Цена по запросу

Под заказ

Самый небольшой модуль Dyness — 2,4 кВт·ч в плоском корпусе 480×405×90 мм и 22 кг. Ток до 50 А; подтверждён с 29 инверторами каталога, в том числе с MUST.

Отправка из Москвы транспортной компанией по вторникам и пятницам; под заказ — после поступления, срок укажем в счёте — условия,
28 совместимых моделей по документам производителей

2,4 кВт·ч и 22 кг — мелкий шаг наращивания
Совместим с Deye и MUST
6000 циклов по данным производителя

Описание B4850

Dyness B4850 — литий-железо-фосфатный (LiFePO4) аккумулятор на 2,4 кВт·ч и 48 В (50 А·ч). Это низковольтная батарея системы 48 В — её ставят к однофазным и трёхфазным гибридным и автономным инверторам на 48 В. Один модуль — резерв для котла, насоса, холодильника и света; ёмкость наращивают параллельным подключением одинаковых модулей. Химия LiFePO4 не содержит кобальта, устойчива к перегреву и выдерживает тысячи циклов — поэтому её используют в домашних накопителях.

Ток и мощность

Модуль отдаёт до 50 А; умножив ток на 48 В, получаем примерно 2,4 кВт с одного модуля. Пиковый ток — 55 А (срабатывание защиты): короткий бросок при включении двигателя BMS не отключает. Без солнца и сети один модуль может питать инвертор мощностью примерно до 2,2 кВт; для инвертора мощнее модули ставят параллельно — токи складываются. Например, чтобы не упираться в ток батареи: для Deye SUN-8K-SG05LP1-EU-AM2-P на 8 кВт — 4 модуля; для Deye SUN-20K-SG05LP3-EU-SM2 на 20 кВт — 9 модулей. Рекомендуемый производителем рабочий ток — 25 А: на нём модуль служит дольше.

Ёмкость и наращивание

Глубина разряда — 90 %: из 2,4 кВт·ч в работу идёт около 2,16 кВт·ч, остаток бережёт ячейки от глубокого разряда. Наращивание — до 40 модулей параллельно. Два модуля дают 4,8 кВт·ч, четыре — 9,6 кВт·ч. Соединяют только одинаковые модели: разные по ёмкости и сроку службы модули заряжаются неравномерно.

С какими инверторами работает

По официальным спискам производителей модуль работает с 28 инверторами каталога (Deye, MUST; серии PH18 PRO, PV18 VPK, SG01LP1, SG03LP1, SG04LP1, SG04LP3, SG05LP1, SG05LP3). Связь с инвертором — по CAN, RS485: инвертор читает состояние батареи от BMS и заряжает её по её командам. Каждая пара с источником — в блоке «Совместимость».

Установка

Корпус IP20 — только для сухого помещения: котельная, кладовая, техническая комната. Рабочая температура — заряд 0…55 °C / разряд −20…55 °C. Литиевые ячейки нельзя заряжать на морозе: ниже 0 °C BMS запрещает заряд, поэтому зимой модуль ставят в отапливаемом помещении. Габариты — 480×405×90 мм, масса — 22 кг.

Ресурс и гарантия

Ресурс — не менее 6000 циклов (0,2C, 90 % DOD). Цикл — это полный заряд и разряд; в резервной системе, где батарея большую часть времени заряжена, циклы расходуются медленно.

Совместимые инверторы

28 моделей · по спискам производителей

Deye SUN-8K-SG01LP1-EU 8 кВт, 1 ф. 259 900 ₽ Deye SUN-3.6K-SG03LP1-EU 3,6 кВт, 1 ф. 125 000 ₽ Deye SUN-14K-SG01LP1-EU-AM3-P 14 кВт, 1 ф. 333 500 ₽ Deye SUN-16K-SG01LP1-EU-AM3-P 16 кВт, 1 ф. 388 600 ₽ Deye SUN-3.6K-SG04LP1-EU-SM2 3,6 кВт, 1 ф. 144 300 ₽ Deye SUN-3.6K-SG05LP1-EU-AM2-P 3,6 кВт, 1 ф. 135 700 ₽ Deye SUN-3K-SG04LP1-EU 3 кВт, 1 ф. 143 700 ₽ Deye SUN-5K-SG04LP1-EU-SM2 5 кВт, 1 ф. 140 200 ₽ Deye SUN-5K-SG05LP1-EU-AM2-P 5 кВт, 1 ф. 146 800 ₽ Deye SUN-6K-SG04LP1-EU-SM2 6 кВт, 1 ф. 145 200 ₽ Deye SUN-6K-SG05LP1-EU-AM2-P 6 кВт, 1 ф. 152 600 ₽ Deye SUN-8K-SG05LP1-EU-AM2-P 8 кВт, 1 ф. 226 900 ₽ Deye SUN-8K-SG05LP1-EU-SM2-P 8 кВт, 1 ф. 230 600 ₽ Deye SUN-12K-SG04LP3-EU 12 кВт, 3 ф. 319 000 ₽ Deye SUN-15K-SG05LP3-EU-SM2 15 кВт, 3 ф. 358 300 ₽ Deye SUN-20K-SG05LP3-EU-SM2 20 кВт, 3 ф. 461 200 ₽ Deye SUN-10K-SG04LP3-EU 10 кВт, 3 ф. 281 000 ₽ Deye SUN-10K-SG05LP3-EU-SM2 10 кВт, 3 ф. 296 600 ₽ Deye SUN-12K-SG05LP3-EU-SM2 12 кВт, 3 ф. 313 500 ₽ Deye SUN-14K-SG05LP3-EU-SM2 14 кВт, 3 ф. 310 100 ₽ Deye SUN-16K-SG05LP3-EU-SM2 16 кВт, 3 ф. 371 600 ₽ Deye SUN-18K-SG05LP3-EU-SM2 18 кВт, 3 ф. 389 500 ₽ Deye SUN-6K-SG04LP3-EU 6 кВт, 3 ф. 221 300 ₽ Deye SUN-8K-SG04LP3-EU 8 кВт, 3 ф. 266 000 ₽ Deye SUN-8K-SG05LP3-EU-SM2 8 кВт, 3 ф. 222 300 ₽ MUST PV18-4048 VPK 4 кВт, 1 ф. Цена по запросу MUST PV18-5048 VPK 5 кВт, 1 ф. 53 400 ₽ MUST PH18-5248 PRO 5,2 кВт, 1 ф. 74 400 ₽

Серия Dyness B4850

Компактный стоечный модуль LiFePO4 на 2,4 кВт·ч и 48 В, масса 22 кг — удобен, когда ёмкость нужно наращивать мелкими шагами. Совместимость подтверждена с гибридами Deye и с частью инверторов MUST.

Характеристики B4850

Характеристика	Значение
Аккумулятор
Тип батареи	LiFePO4
Номинальная энергия что это значит Ёмкость батареи по паспорту в кВт·ч. Использовать можно меньше: смотрите полезную ёмкость.	2,4 кВт·ч
Ёмкость в А·ч что это значит Заряд батареи в ампер-часах. Умножив на напряжение, получают энергию: 100 А·ч при 51,2 В дают около 5,1 кВт·ч.	50 А·ч
Номинальное напряжение	48 В
Рабочее напряжение	42–54,75 В
Рекомендуемый ток заряда/разряда что это значит Ток, который производитель советует для долгой работы батареи. Максимальный ток указан отдельно.	25 А
Макс. ток заряда что это значит Какой ток может идти в аккумулятор при заряде. Чем он выше, тем быстрее заряжается батарея. Действует меньший из двух пределов: инвертора или самой батареи.	50 А
Макс. ток разряда что это значит Какой ток можно длительно брать из аккумулятора. От него зависит, какую нагрузку система потянет без сети. Действует меньший из двух пределов: инвертора или самой батареи.	50 А
Пиковый ток разряда что это значит Ток, который батарея отдаёт или принимает только короткое время, указанное в скобках. Длительно держать такой ток нельзя.	55 А (срабатывание защиты)
Глубина разряда что это значит Какую часть ёмкости можно использовать без ущерба для ресурса. При 90 % из батареи на 10 кВт·ч берут до 9 кВт·ч, остальное остаётся в запасе.	90 %
Циклов что это значит Сколько полных циклов заряда и разряда батарея выдерживает, пока её ёмкость не упадёт до заданного уровня. Условия указаны в скобках: числа разных производителей сравнивают только при одинаковых условиях.	≥6000 (0,2C, 90 % DOD)
Наращивание что это значит Сколько модулей можно объединить параллельно, чтобы увеличить ёмкость. Предел по току при этом задаёт и инвертор.	до 40 модулей параллельно
Общие
Интерфейсы что это значит Через что оборудование связывается с другими устройствами. CAN и RS485 нужны для связи с батареей (BMS), Wi-Fi и LAN для мониторинга.	CAN, RS485
Степень защиты что это значит Код защиты корпуса. Первая цифра говорит о защите от пыли и предметов, вторая от воды. Чем выше цифры, тем лучше. Для установки на улице важны ещё температура и прямое солнце.	IP20
Температура заряда	0…55 °C
Температура разряда	−20…55 °C
Габариты	480×405×90 мм
Масса	22 кг

Значения сверены со спецификацией производителя — она в списке документов ниже.

Документы B4850

Даташит Dyness B4850 (англ.)PDF, 1,1 МБ · с сайта производителя
Инструкция по эксплуатации Dyness B4850 (англ.)PDF, 1,6 МБ · с сайта производителя

Оригинальные файлы с сайта производителя, без изменений. Большинство документов — на английском: ответим на вопросы по ним и поможем с подбором — пишите или звоните.

Расчёт по этой модели

Сколько это в часах

2,16 кВт·ч полезной энергии с учётом потерь в инверторе: минимум (0,3 кВт) — около 7 ч, обычный вечер (0,8 кВт) — около 3 ч, с кухней и водой (1,6 кВт) — около 1 ч. Один модуль отдаёт до 50 А — это около 2,2 кВт со стороны инвертора. Модули одной модели складываются — два модуля дают вдвое больше часов и тока.

Ресурс

6000 циклов — по условиям производителя, указанным в таблице. Один цикл в сутки даёт около 16 лет; в резервной системе, где батарея большую часть времени стоит заряженной, циклов уходит заметно меньше.

Когда лучше выбрать другое

Инвертор с высоковольтным батарейным входом — он рассчитан на стойку в сотни вольт, и модуль на 48 В к нему не подключается.
Ставить батарею предстоит в неотапливаемом помещении. LiFePO4 нельзя заряжать при отрицательной температуре — зимой без подогрева система перестанет заряжаться.

B4850 или DL2.5

Характеристика	B4850	DL2.5
Номинальная энергия	2,4 кВт·ч	2,56 кВт·ч
Ёмкость в А·ч	50 А·ч	100 А·ч
Номинальное напряжение	48 В	25,6 В
Рекомендуемый ток заряда/разряда	25 А	50 А
Макс. ток заряда	50 А	75 А
Макс. ток разряда	50 А	130 А
Цена	Цена по запросу	75 000 ₽

Ближайшая модель раздела; показаны только строки, где они расходятся.

Вопросы по модели

На сколько часов хватит одного модуля?

В работу идёт 2,16 кВт·ч. Оценка по нагрузке: минимум — около 7 ч, обычный вечер — около 3 ч, с кухней и водой — около 1 ч. Это прикидка по типовому дому с потерями в инверторе; точнее считает калькулятор по вашему потреблению.

С какими инверторами работает?

Подтверждённая совместимость по документам производителей: SUN-8K-SG01LP1-EU, SUN-3.6K-SG03LP1-EU, SUN-14K-SG01LP1-EU-AM3-P, SUN-16K-SG01LP1-EU-AM3-P, SUN-3.6K-SG04LP1-EU-SM2, SUN-3.6K-SG05LP1-EU-AM2-P и ещё 22. Для другой модели пришлите её артикул — сверим по списку совместимости её производителя.
